双流道大直径流延主冷辊

双流道大直径流延主冷辊,结构简单,由于设置了进水导流器和出水导流器,可有效降低主冷辊内部的流动阻力,能够使得流入辊筒内的冷却水量更加均匀,提高主冷辊的送水能力,提高主冷辊冷却效率,有效提高辊筒表面的温度均匀性,节约能耗。

产品详情/PRODUCT DETAILS

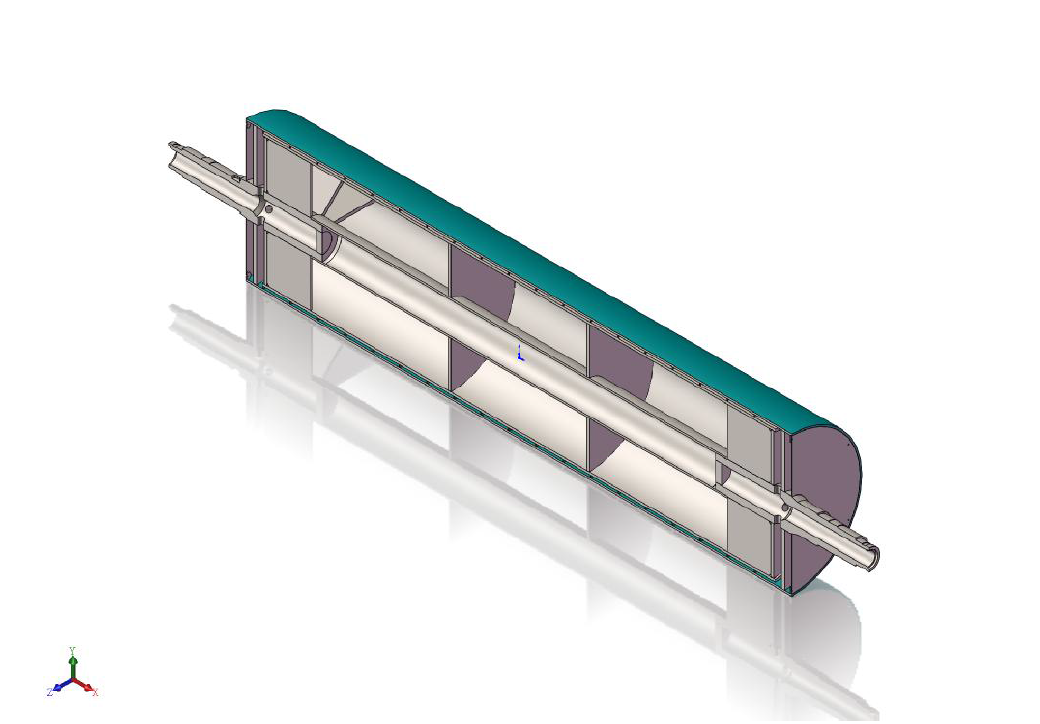

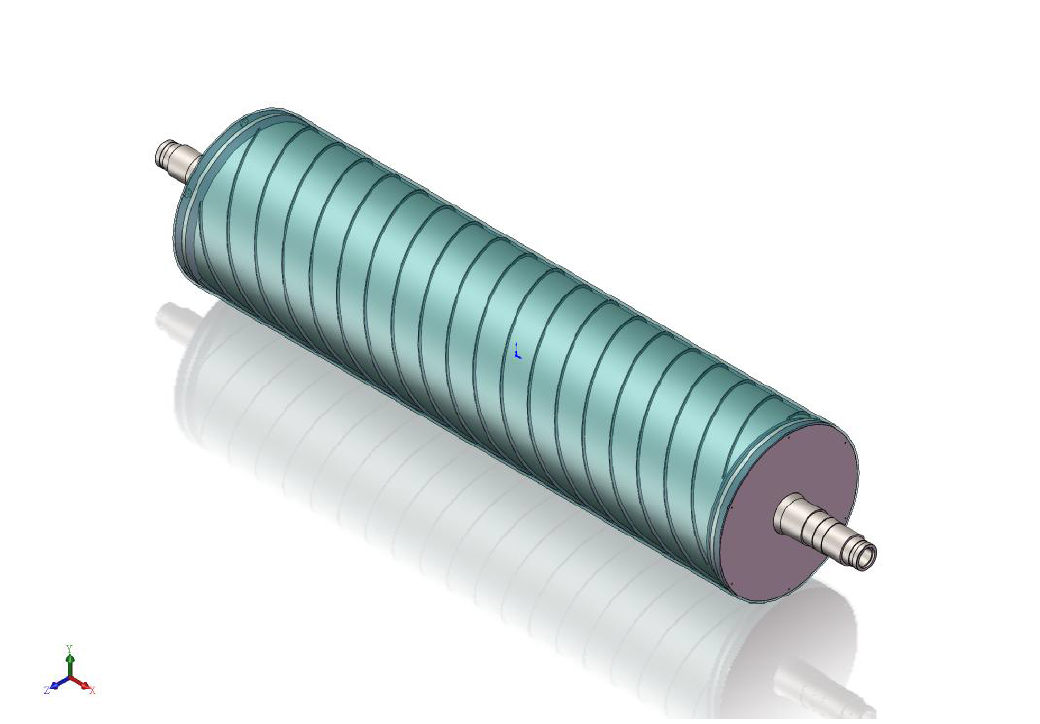

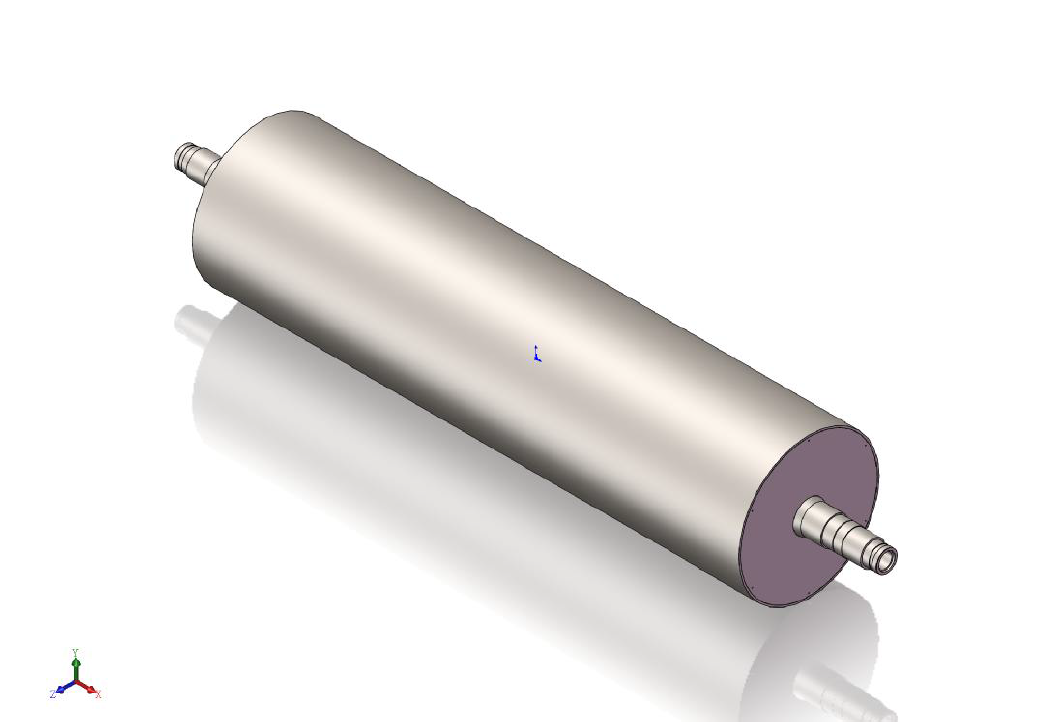

双流道大直径流延主冷辊,包括辊筒、进水导流器、出水导流器,进水轴头管和出水轴头管,辊筒包括外筒、与外筒同轴设置的内筒和在外筒、内筒之间设置的多个螺旋导流片,相邻两个螺旋导流片构成一个螺旋导流槽,进水导流器、出水导流器分别固定连接在辊筒的两端,进水轴头管和出水轴头管分别安装在进水导流器、出水导流器上。大直径流延主冷辊,结构简单,由于设置了进水导流器和出水导流器,可有效降低主冷辊内部的流动阻力,能够使得流入辊筒内的冷却水量更加均匀,提高主冷辊的送水能力,提高主冷辊冷却效率,有效提高辊筒表面的温度均匀性,节约能耗。

规格型号

φ1200*4660

技术参数

①辊面镀硬格处理,厚度0.1mm,硬度HRC65,雾面辊辊面粗糙度Ra≈0.4;

②同心度≤0.03~0.05,圆柱度≤0.03~0.05,辊面跳动≤0.03~0.05;

③辊筒动平衡处理,G6.3级,最终不平衡量少于500g;

④夹层多流道结构,流道右旋,主动端为进水端,1MPa水压试压30分钟,焊缝不渗水;

⑤工作压力≥0.4MPa。
